CCD ve Denemelerim
CCD Resimlerim icin Tiklayin
Temmuz 2001'de bir cilginlik daha yaparak, Nikon Coolpix ile (uzun
poz cekemediginden) cekemedigim derin-uzay goruntulerini cekebilmek icin
bir Starlight Express MX7-C
CCD kamerasi aldim. Evet, bir ingiliz firmasi bu, fakat urettikleri urunler
baya kaliteli, ve daha onemlisi UCUZ :)) (eh nispeten). Bu kameranin cesitli
iyilikleri var: 1) Sogutmali. CCD ler isindikca daha cok parazit uretirler.
Diger astronomi kameralari gibi bunun da, icinde bir sogutucusu var, CCD
yi ortam isisindan 30 derece daha asagida sabit tutuyor.
2) Kamera direk renkli cekiyor, ayrica bir renkli disk ve birden
fazla poz gerektirmeden.
Gumrukte takilma, bi suru ugrasma, gumruk vergisi verme, vs. sonucunda
2 hafta gibi bir surede elime ulasti.
|
Alet 3 parcadan olusuyor:
-
Kameranin kendisi
-
220 volt besleme unitesi (ayrica 12v ile calisma icin bir fisi de var uzerinde,
ki araba akusuyle calissin)
-
Paralel porta takilan bir arayuz parcasi.
|
|

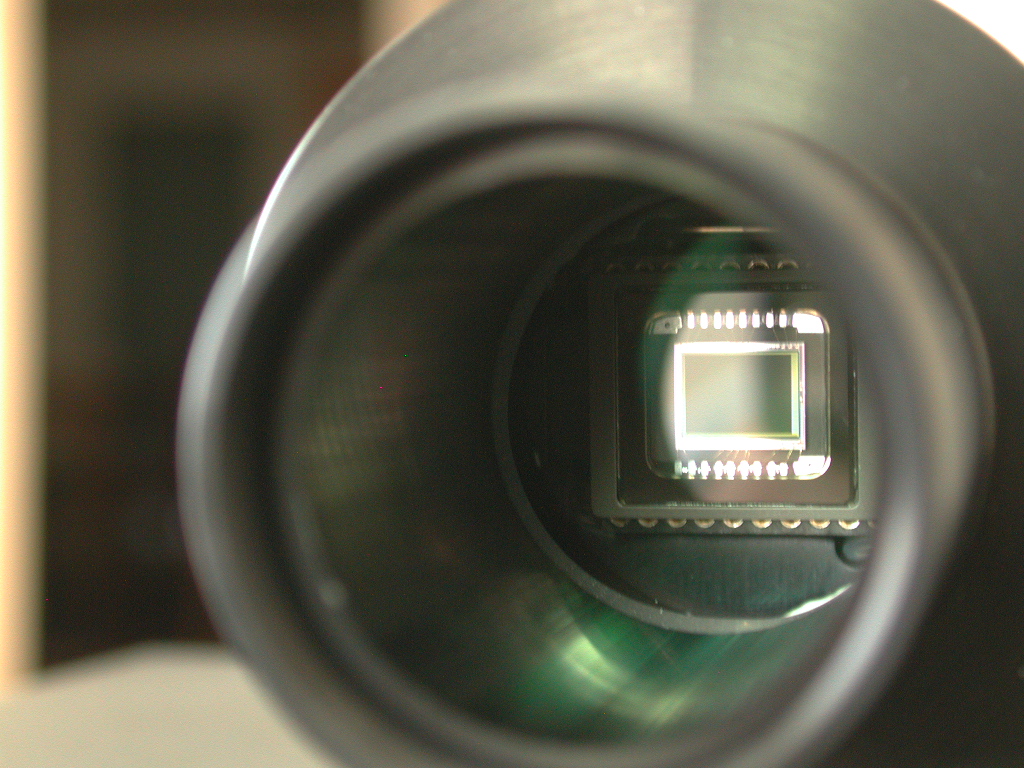

Burada kameranin kalbini goruyorsunuz. Yani CCD, isiga hassas noktasi.
CCD lerin bir fotograf filminden 1000 kere daha hassas oldugunu okumustum.
Chip olarak 558 x 700 cozunurluklu Sony nin CCD devresini kullaniyormus. |
|

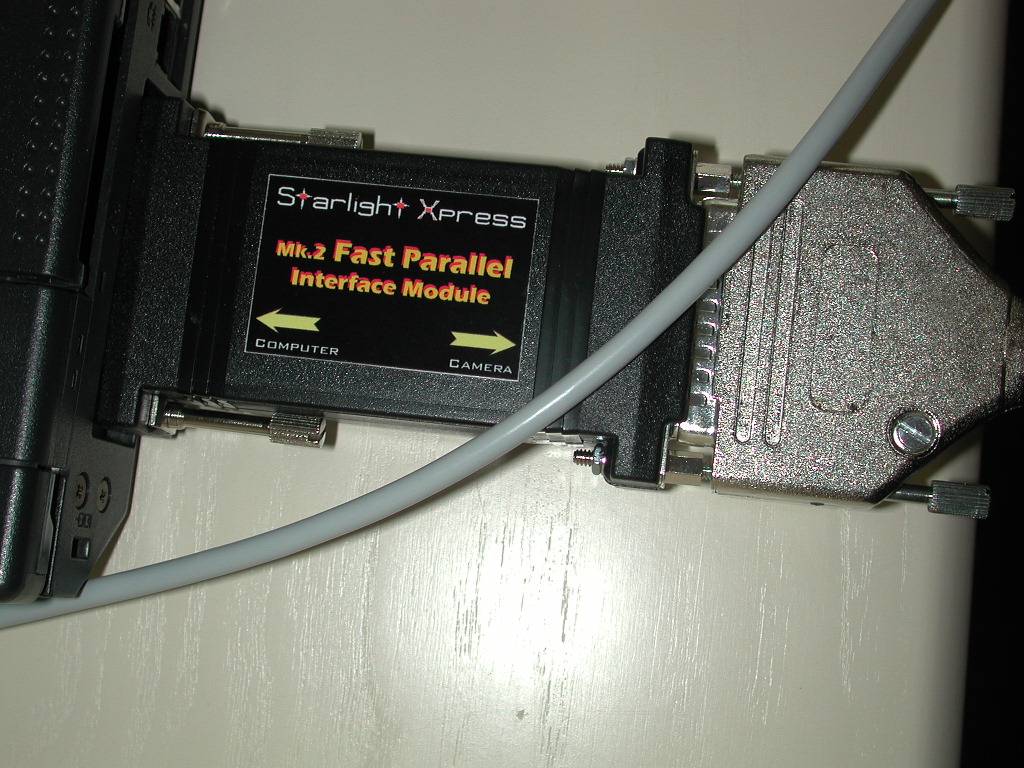

Kucultunce sefil gorunen (buyuk gormek icin tiklayin) bilgisayar arayuzunu
goruyorsunuz. Bir tarafi paralel porta baglaniyor, diger tarafindan 2 cikis
var; biri CCD ye, digeri guc kaynagina gidiyor.
Yaklasik 13 saniyede bir kare resmi bilgisayar indirebiliyor. Daha
sonra bu arayuzun yerine USB arayuzunu aldim; artik resim indirmek 4 saniye
kadar suruyor. |
|

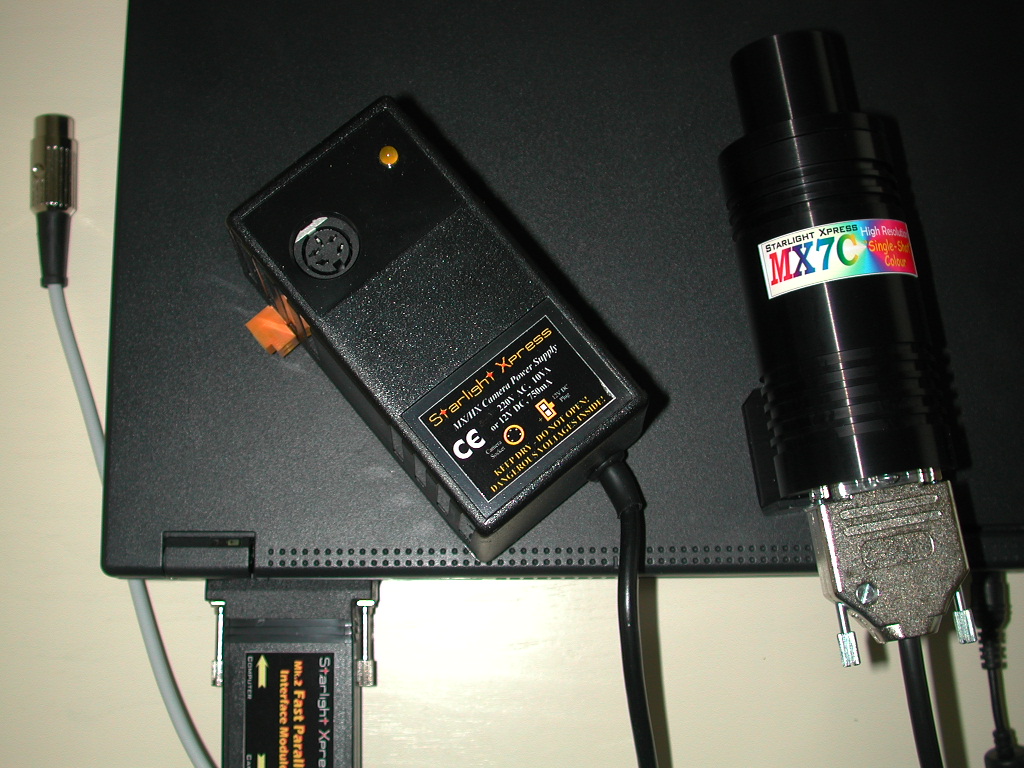

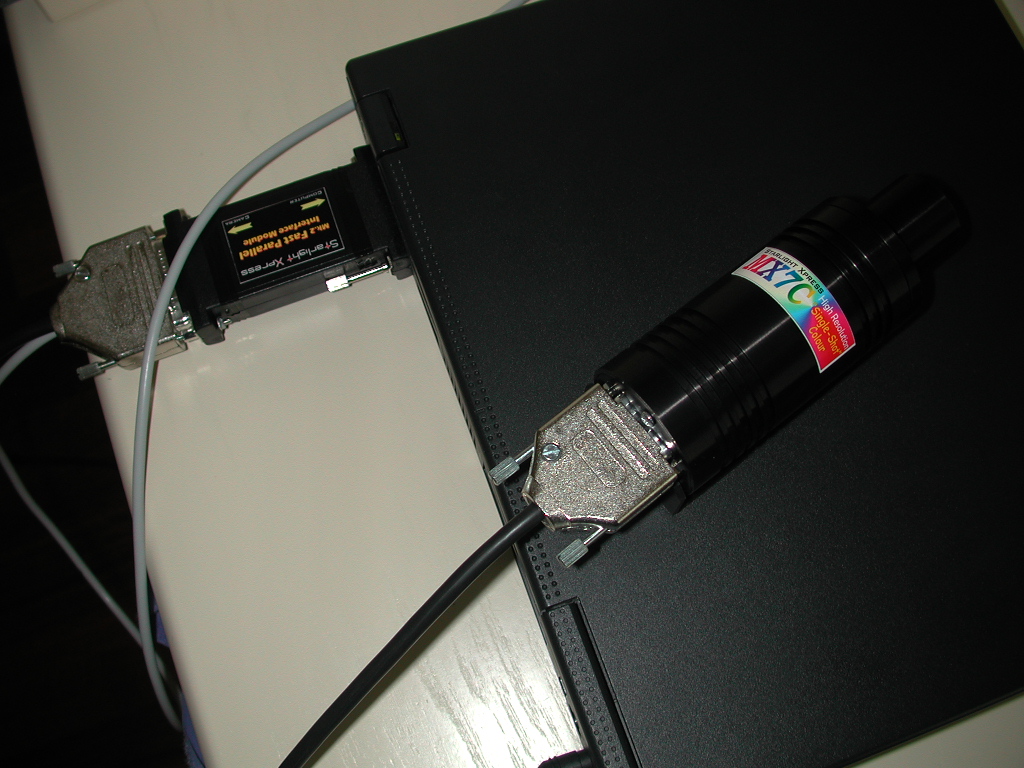

Burada artik power supply da gorunuyor. Geldiginde ingliz usulu 220
volt sigortali bir fisi vardi. Onu sokup sefil bir fis taktim yerine :) |
|

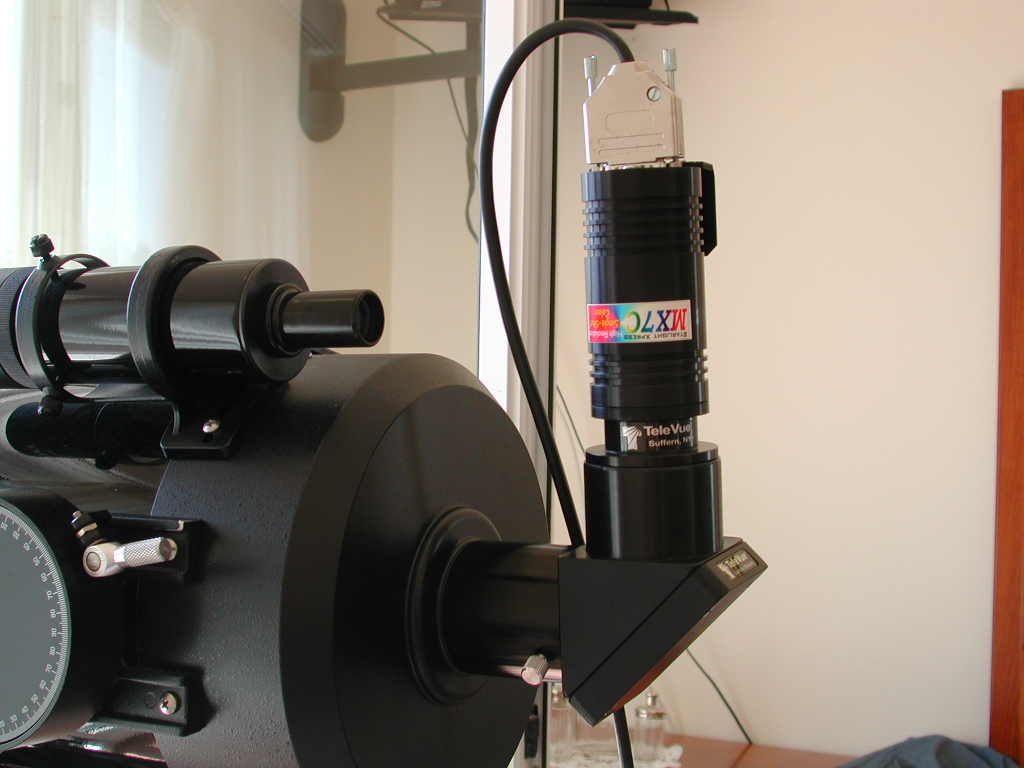

Burada teleskoba bagli olarak goruyorsunuz. Gerci sonradan arkadaki
prizmayi cikarip teleskoba direk taktim, hem teleskop hafifledi (dengeyi
korumak gerekli!) hem de zaten luzum yokmus. |
|

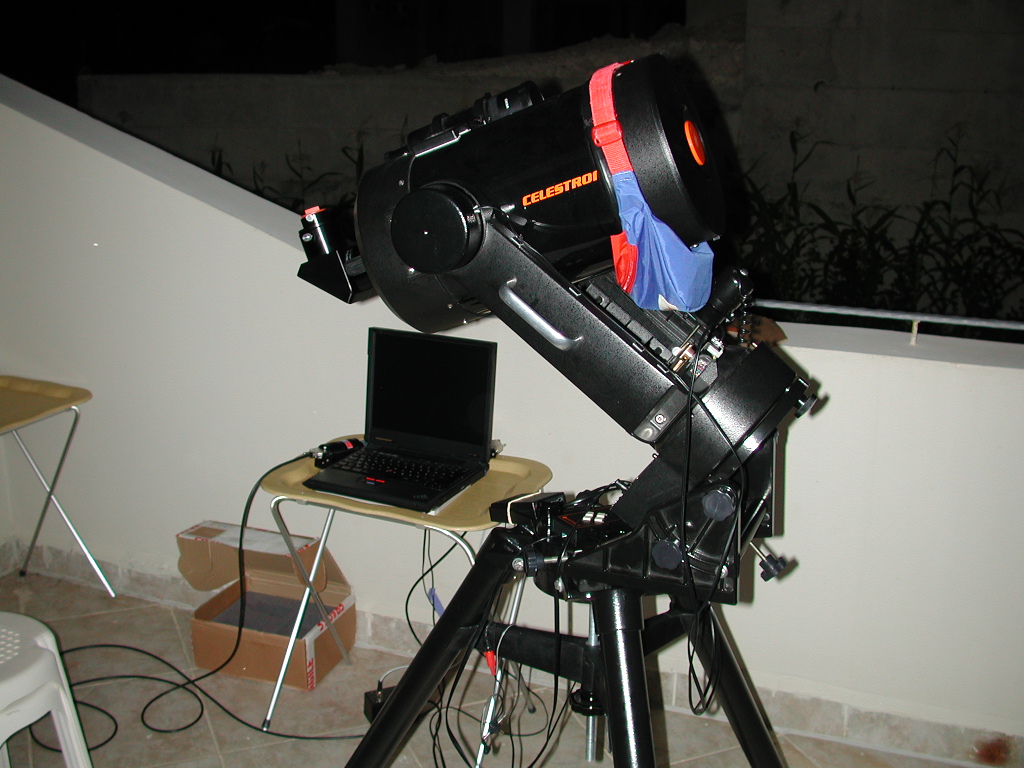

Heh, bu da CCD nin ilk aksami. Teleskobun onundeki para cantasina benzer
sey nedir dersiniz? Agirlik!! onun icinde evde buldugum bir musluk
var! Aklima one agirlik yapmak icin baska birsey gelmedi. Ise de yariyor
zaten. Hem karanlikta kimse de gormuyor :) |
|
|
Yazilimi
|

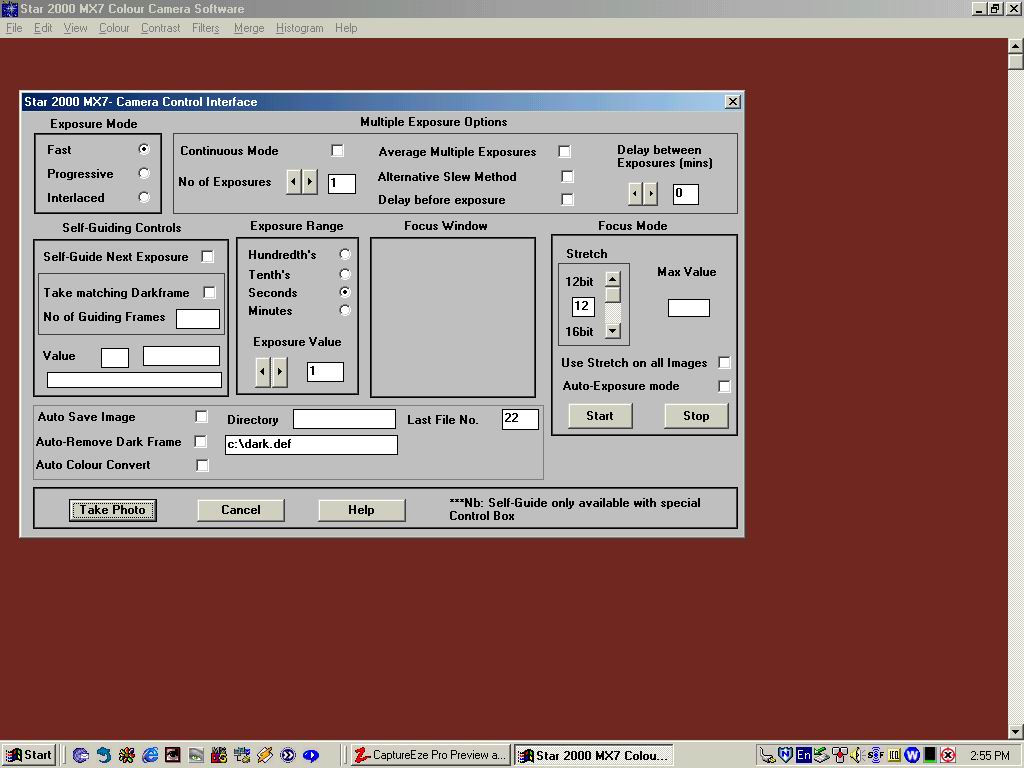

Icinden cikan yazilim baya iyi; hem kamerayi idare ettiriyor (Sol resimde
poz cekme ekranini goruyorsunuz). Birden fazla resim cektiriyor; ve otomatik
siyah poz cikartma yapabiliyor.
Ilginc birsey daha, FOCUS ekrani , ufak bir kare icinde size surekli
CCD nin neyi gordugunu gosteriyor. Ayrica, pozu da ayarliyor sizin
icin! |
|

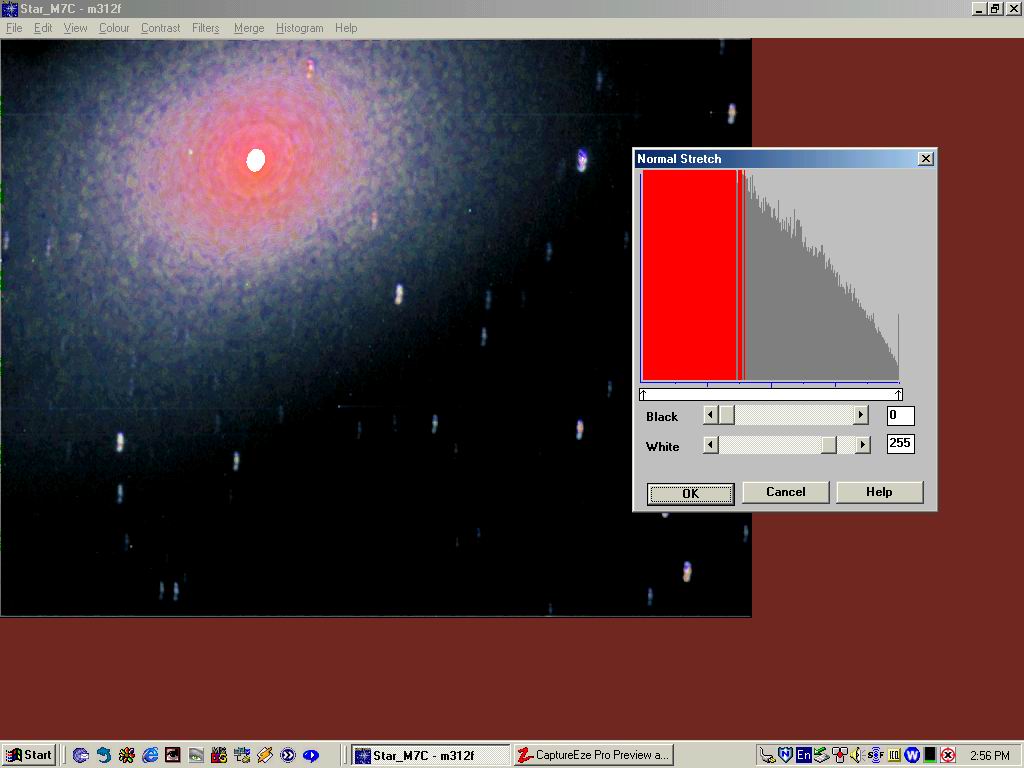

Bir kere TAKE PHOTO a basinca, 15 saniye sonra (USB ile 4 saniye) karsiniza
resim cikiyor. Simdi cesitli filtrelerle netlik ayarlari, parazit ayiklama,
kontrast acma yada koyultma yapmak mumkun. Solda, "stretching" denilen,
kontrast acma ve siyaha yakin kisimlari tam siyah olarak belirleme operasyonunu
goruyorsunuz. Boylece resiminizde cesitli gri tonlar olmasi yerine, tam
beyaz, tam siyah ve gri tonlar da olabiliyor.
Meraklisina: resimdeki, kaymis bir M31 (Andromeda galaksisi) :( |
Ogrenilenler:
-
Her fotograf ceken kisi, "drift alignment" denilen, yani teleskobun donus
yonunu dunya ile TAM ayni yone getiren metodu ogrenmek zorundadir.
Henuz ben de yeni ogrendim. (Komplike, fakat zor degilmis; isterseniz buraya
yazabilirim).
-
CCD resim cekmek kolay, kaliteli resim elde etmek COK ZOR mus.
-
Netlik ayari basli basina bir olay. En iyi netligi bulmak en azindan 15
dakika suruyor. Netlik icin en iyi sey, bir Harmann
maskesi uretmek. FAKAT, yuvarlak delik yerine UCGEN delikler delin.
Delikler ucgen olunca, yildizlarin cevresinde cizgiler cikariyor, bu cizgilerin
de teke indigi noktaya kadar netlik ayarini devam ettirin.
Netlik icin simdi bir RoboFocus satin
aldim; bu sayede netligi son derece hassas ve tekrarlanabilir yapabiliyorsunuz;
mesela barlow u cikarinca, 12567'ya geri don diyebiliyorsunuz;
stepper motoru var, sayarak geri donuyor eski pozisyonuna. Istediginiz
pozisyonlari save edebiliyorsunuz diske, ornegin 5x barlow lu pozisyona
geri gel diyebiliyorsunuz kolayca. Ayrica teleskobun isisina gore netlik
degistigi icin, otomatik isi kompenzasyonu da var; yani bir "ogretim" asamasindan
sonra, otomatikman dis havanin sicakligina gore kendini adapte edebiliyor.
-
Teleskobunuzun sag aciklik motorunun kaliteli olmasi mecburmus. Kaliteli
degilse, resimlerinizde kaymalar, yildizlarinizda uzamalar gorunecek,
ki cok sevimsiz. Ayrica, teleskobun yonunu de TAM tutturamazsaniz, ayni
sonuc aliniyor.
-
Bu yukaridaki sorun yuzunden, bu sirket S.T.A.R. 2000 denilen birsey uretiyor.
STAR 2000'i poz vermeden once bir yildiza nisanliyorsunuz, ayni CCD
yi kullanarak, hem poz verip hem de o yildizi ayni yerde tutmak icin teleskobun
motorlarini calistiriyor. Dilerseniz yarim saat poz verin, yildizlar uzamiyor!
STAR 2000 geldi ve kullanmaya basladim. Hakikaten cok faydali; simdi kullandigim
yazilim (AstroArt), cok rahat
sekilde belli bir yildizi hep ayni yerde tutmak icin teleskobun el kumandasini
kullaniyor, ve teleskobun hem sag aciklik hem dik aciklik motorlarini gerektigi
kadar calistirip resmin kaymasina mani oluyor. Fakat yine de kutup ayarlamasi
sart; hem de iyice ayarlamak yine gerekli; yani teleskop fazla kayiyorsa
yildizdan, tutamayabiliyor.
-
Windows un ne kadar KIL bir isletim sistemi oldugunu, ne kadar cok goctugunu...
-
Son olarak da, resim isleme tekniklerini ogrenmenin ne kadar zor ve "kendi
basina bir dunya" oldugunu anliyorsunuz!
